Карта монтажа сигнализации на автомобиль Lada Granta 2015 года выпуска.
Данная карта монтажа носит рекомендательный характер. Вы можете обратиться к нам для установки по номеру +7(343)361-47-88.
Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.
Цепи запуска у замка зажигания:
+12В — Розовый (+)
Зажигание — Синий (+)
Стартер — Красный (+)
Повороты в пороге водителя:
Синий (+)
Синий/Черный (+)
Ручник:
Коричневый/Синий (-)
Возможное место блокировки в пороге водителя:
Бензонасос — серый (+)
Концевики дверей:
Водительская дверь — Красный/Зеленый (-)
В остальные двери необходимо установить концевики самостоятельно.
Концевик багажника необходимо развязать диодами:
На плафоне в багажнике — Черный/Белый (-)

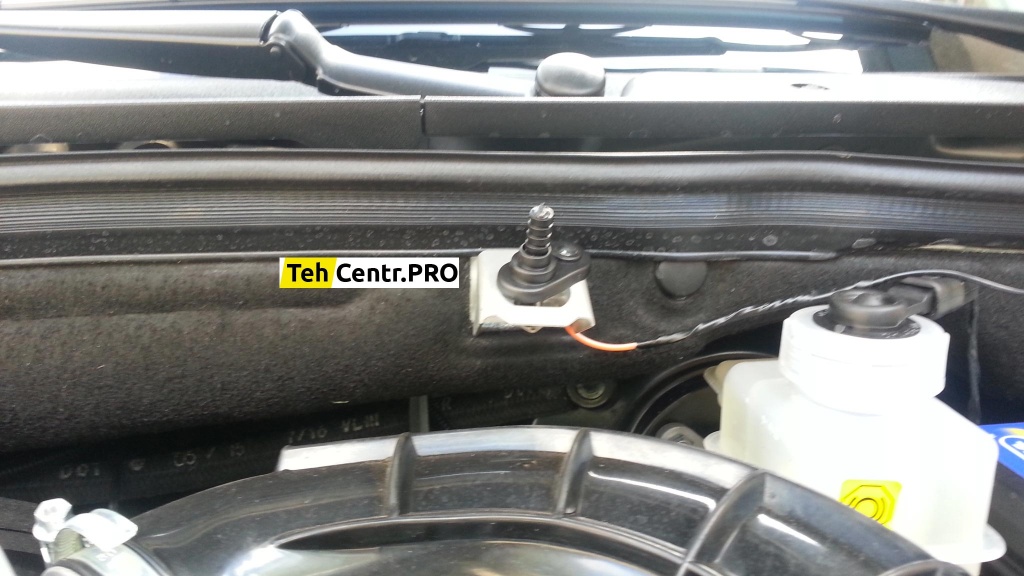

Концевик капота, сирена и контроль запуска двигателя:

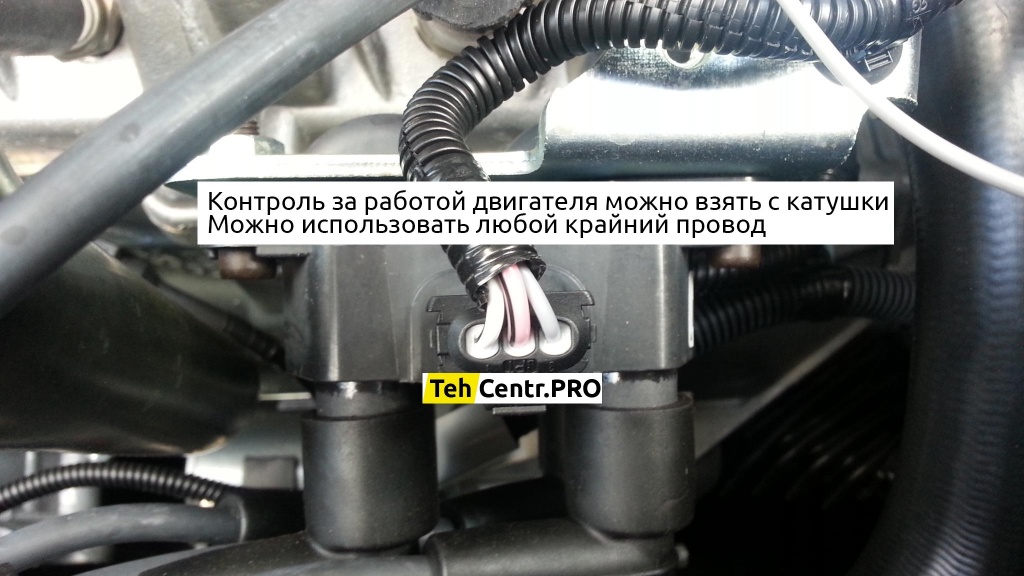

На катушке зажигания можно использовать любой крайний провод для сигнала тахометра.
Концевик установить самостоятельно в штатное место, либо если в комплектации он присутствует подключиться к нему.
Центральный замок:
Установить привод самостоятельно.
Отпирание багажника:
Синий/Красный (+)
