Карта монтажа StarLine A91 на Toyota Wish 2009г.в. правый руль

Установочная карта монтажа сигнализации в Toyota Wish универсал 2009 года выпуска, с правым рулем.
Данная карта монтажа носит рекомендательный характер.

Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.

С помощью данной карты вы можете установить сигнализацию самостоятельно в ваш автомобиль, но мы настоятельно рекомендуем обратиться к профессионалам!

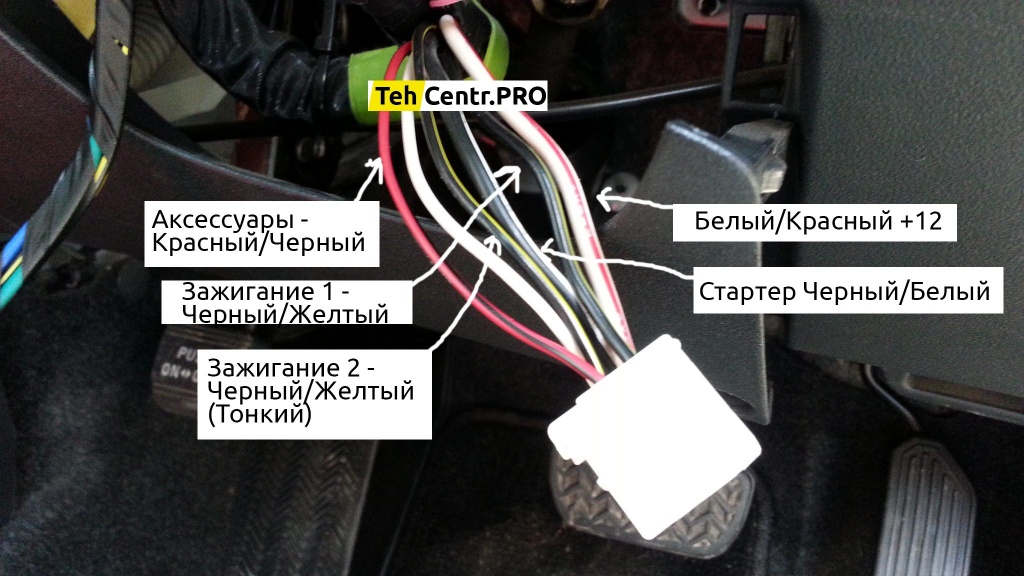

Цепи автозапуска двигателя у замка зажигания:

+12В — Белый/Красный (+)
Стартер — Черный/Белый (+)
Аксессуары — Красный/Черный (+)
Зажигание 1 — Черный/Желтый (Толстый провод)
Зажигание 2 — Черный/Желтый (Тонкий провод)

Подключение цепей автозапуска на Тойоте Wish

Концевики дверей:

Все двери — синий провод в пороге задней правой двери (-)
Водительская дверь в переднем правом пороге — Красный/Желтый (-)

Место подключения концевиков дверей в Toyota Wish

Повороты и тахометр в приборной панели:

Повороты:
Зеленый/Черный (+)
Зеленый/Желтый (+)

Тахометр:
Черный/Белый

Подключение указателей поворотов а так же сигнала тахометра

Педаль тормоза:

На лягушке педели тормоза — Зеленый/Белый

Подключений сигнала тормоза для Старлайн А91 на лягушке у педали тормоза

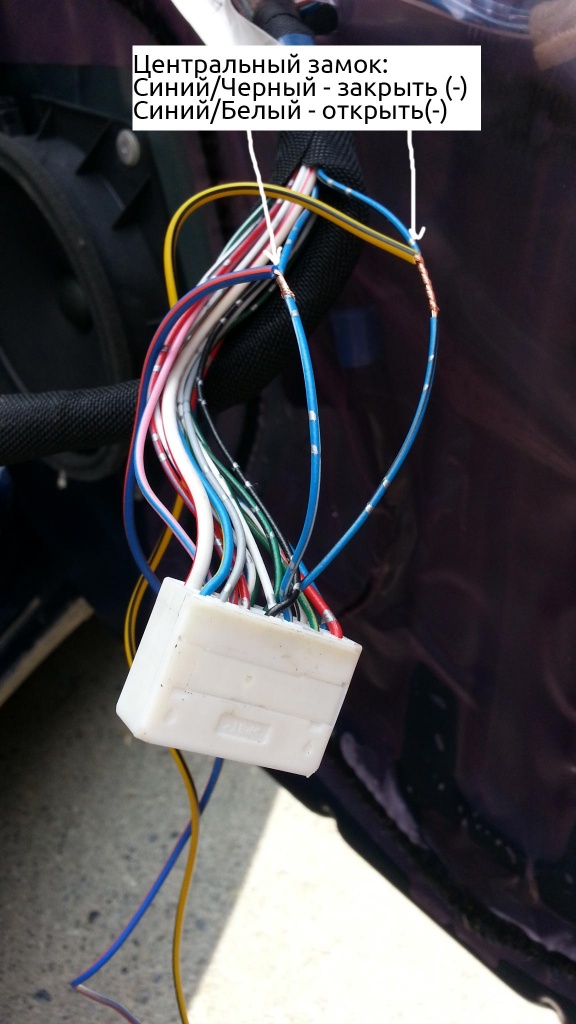

Центральный замок:

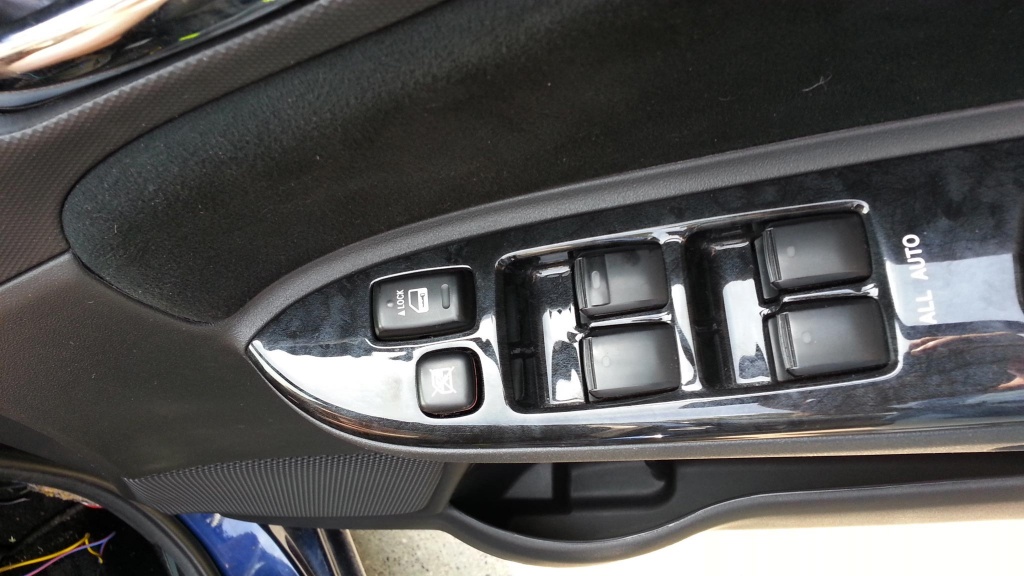

Блок управления центральным замком и стеклоподъемниками

В Двери водителя на разъеме где стеклоподъемники
Синий/Белый — открыть (-)
Синий/Черный — закрыть (-)

Подключение центрального замка в Toyota Wish

Обходчик иммобилайзера в данном автомобиле не требуется так как отсутствует штатный иммобилайзер.
