  4. Hyundai Santa Fe 2007 карта монтажа сигнализации

Hyundai Santa Fe 2007 карта монтажа сигнализации

Схема для самостоятельной установка сигнализации в автомобиле Hyundai Santa Fe 2007 года выпуска.

Блок сигнализации можно установить за приборной панелью, антенну оптимально закрепить на лобовом стекле.

Данная карта монтажа является рекомендательной, обязательно проверяйте все цепи перед подключением, так как цвета проводов могут отличаться от представленных, в зависимости от комплектации и года автомобиля.

Подключение цепей для запуска двигателя у замка зажигания:
Розовый — +12в (+)
Оранжевый — Зажигание 1 (+)
Синий — Зажигание 2 (+)
Зеленый — Стартер (+)
Желтый — Аксессуары (+)

Подключение цепей запуска в автомобиле Hyundai Santa Fe 2007 года

Правый разъем на панели приборов:
Желтый/Черный — Багажник (-)
Оранжевый — Двери (-)
Зеленый — Генератор (+)
Коричневый/Черный — Ручник (-)

Подключение концевиков дверей, багажника и и контроля работы двигателя

Центральные разъемы приборной панели:
Розовый — Указатель поворота (+)
Белы — Указатель поворота (+)

Точки подключения указателей поворотов в приборной панели автомобиля Hyundai Santa Fe 2007 года

Центральный замок в коричневом разъеме кик панели водителя:
Синий/Черный — закрыть (-)
Серый/Черный — открыть (-)

Подключение центрального замка в Hyundai Santa Fe 2007

Контроль включения стоп-сигнала для автоматических коробок:
На лягушке педали тормоза — Зеленый/Черный

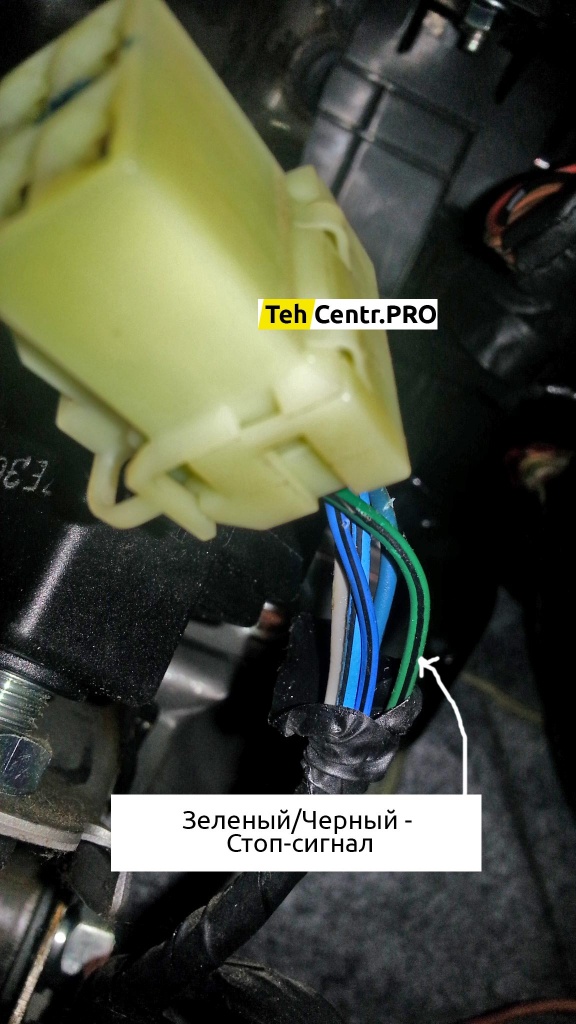

Подключение стоп сигнала на лягушке педали тормоза Hyundai Santa Fe 2007
